Bilik Ujian IP69K



Ruang Ujian IP69K Dalam sistem penarafan IEC 60529, IP6 merujuk kepada keupayaan produk untuk menahan kemasukan habuk. 9K merujuk kepada keupayaan produk untuk menahan kemasukan suhu tinggi (Stim) / air tekanan tinggi.



Jadi IP69K bukanlah produk keseluruhan tunggal, tetapi kumpulan dua ruang ujian, IPX9K dan IP6X.



IPX9K

---



Ruang ujian semburan air tekanan tinggi dan suhu tinggi IPX9K digunakan secara meluas dalam industri elektronik, ketenteraan dan produk pengguna. IPX9K ialah penarafan tertinggi yang tersedia pada masa ini untuk perlindungan kemasukan air menurut IEC 60529 dan ISO 20653.



Produk yang diuji tertakluk kepada tekanan tinggi (8000 – 10000 Kpa), suhu tinggi (+80 darjah ) dan pancutan air pada kadar aliran 14 – 16L/min.



Aplikasi

• Penerangan produk





• Parameter

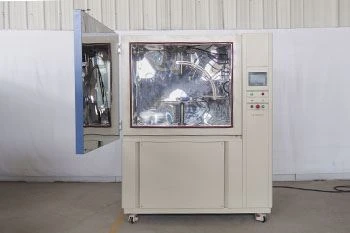

Peralatan ujian IPX9k, Perlindungan maksimum sel beban terhadap kemasukan air, walaupun dengan pembersihan tekanan tinggi atau wap.

Model	R9K-1200
Dimensi Dalaman (mm)	1000*1200*1000
Dimensi Keseluruhan (mm)	1250*1700*2050
Sudut Semburan Air	0 darjah, 30 darjah, 60 darjah, 90 darjah
Suhu Semburan Air	Ambien ~ +88 darjah (Boleh Laras)
Muncung Sembur	Empat, 30 Saat setiap kedudukan
Jarak dari Penyemburan Air ke Spesimen	10~15 sm
Tekanan Air	8000-10000 Kpa (Boleh Laras)
Kadar Aliran Air	14L-16L/min
Menguji Kelajuan Platform	5±1 r.p.m
Menguji Ketinggian Platform	200-400 nm (Boleh Laras)
Menguji Diameter Platform	600 mm



IPX6

---

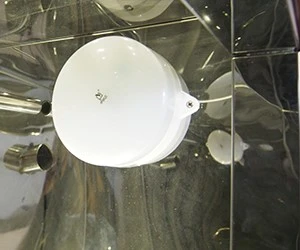

Ruang ujian kalis habuk IPX6 kebuk ujian IP69K sesuai untuk semua jenis bahagian auto untuk melakukan ujian kalis debu dan debu, bahagian ujian termasuk lampu, instrumen, jaket kalis debu elektrik, sistem stereng, kunci pintu dan sebagainya.



• Penerangan produk



	Pam Vakum Tekanan pam vakum berjulat dari {{0}} hingga 1000 kpa, dan sumber vakum ialah pam vakum 220V 50Hz 80W. Diameter hos vakum ialah 0.5 inci. Hos dilengkapi dengan peranti pemisahan wap air, yang boleh menyelesaikan operasi vakum dengan cepat.
	Lampu Terbina Dalam Dan Bekalan Kuasa Terbina dalam Lampu LED kalis habuk dipasang di sebelah kanan bilik kerja untuk pencahayaan dan pemerhatian ujian yang mudah. Butang lampu berada di bawah pengawal. Terdapat juga bekalan kuasa dalaman (220V/16A) untuk bahagian yang diukur yang perlu ditenagakan, seperti lampu dan tanglung.
	Pam edaran Pam bisu 12V 40W, 0-3aliran L/min, tekanan maksimum 2KG. Pam edaran disambungkan ke saluran udara beredar yang tertutup ini, tiada kebocoran habuk dan tiada bunyi, manakala peranti pengeringan dipasang di saluran udara untuk mengelakkan serbuk talkum daripada bercak.



• Parameter



Peralatan ujian pasir IP6X, Perlindungan maksimum sel beban terhadap kemasukan habuk serta

Model	DI-800
Dimensi Dalaman (mm)	800*1000*1000
Dimensi Keseluruhan (mm)	1040*1450*1960
Isipadu Dalaman (L)	800
Julat Suhu	Ambien ~ +50 darjah
Julat Kelembapan	< 30% RH
Diameter Wayar Biasa	50um
Lebar Nominal Jurang Antara wayar	75um
Salur Kuasa Spesimen	Soket kalis habuk 16A
Sistem Vakum	Dilengkapi dengan tolok tekanan, penapis udara, pengatur tekanan, tiub penyambung
Konfigurasi Standard	Rak sampel, pengelap habuk, serbuk talkum (5kgs)





Bagaimana produk biasanya diuji

---

Produk yang dinilaikan kepada IP69K mesti mampu menahan tekanan tinggi dan pembersihan wap.

Ujian menentukan muncung semburan yang disuap dengan air 80 darjah pada 80–100 bar (~1160-1450) dan kadar alir 14–16 L/min.

Muncung dipegang 10–15 cm dari peranti yang diuji pada sudut 0 darjah , 30 darjah , 60 darjah dan 90 darjah selama 30 saat setiap satu.

Peranti ujian IP69K terletak pada meja putar yang berputar sekali setiap 12 saat.



Industri Simulasi LIB Xi'an, tumpuan pada perusahaan ruang ujian alam sekitar. Jika anda berminat dengan Bilik Ujian IP69K ini, sila berasa bebas untukhubungi kami, kami akan membalas anda dalam masa yang singkat!
